Ürün ayrıntıları:
|
| İsim: | Yüksek Güçlü RF Güç Amplifikatörü | Sıklık: | 1250MHz |
|---|---|---|---|
| RF Çıkış Gücü: | 60dBm | çalışma voltajı: | 28VDC±1V |
| Boyut: | 310*92*25mm | Çalışma akımı: | 7A |
| Vurgulamak: | 60dBm RF Güç Amplifikatörü,Kablosuz Ekipman RF Güç Amplifikatörü,1250MHz RF Güç Amplifikatörü |
||

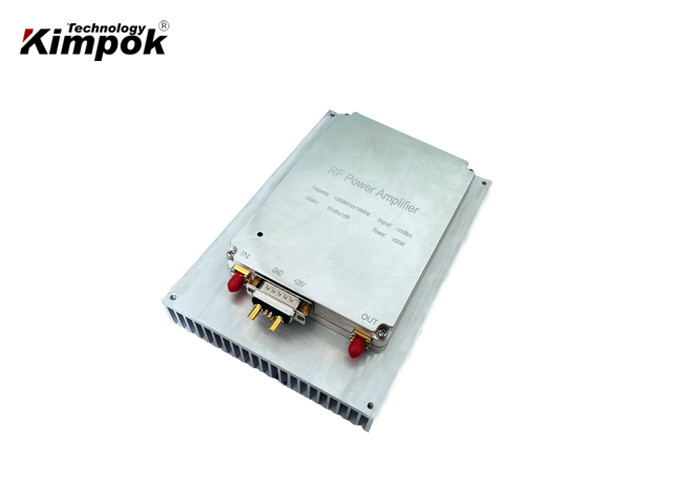

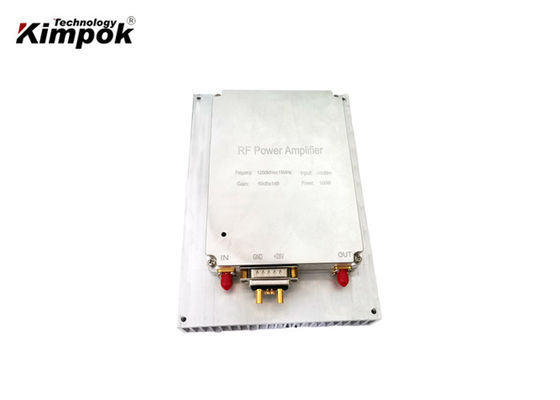

Kablosuz Ekipman için 60dB 1250MHz ile 100W Yüksek Güçlü RF Güç Amplifikatörü
Özellikler:
Ana Özellikler:
| Numara. | Öğe | Gereksinimler | |
| 1 | Frekans aralığı | 1250 MHz ± 15 MHz veya Özelleştirilmiş | |
| 2 | Sinyal Kaynağı | geniş bant Yüksek hızlı Gürültü Kaynağı | |
| 3 | maksimum surat | 60dBm±1dB (Aynı sıcaklıkta aşırı Frekans) | |
| 60dBm±1dB (aynı Frekansta aşırı sıcaklık) | |||
| 4 | Surat Ayarı |
G/Ç Seçeneği1 (Varsayılan) |
Gerçek-Pout, her 60 saniyede bir hedef-Pout'a eşit değilse, gerçek-Pout, hedef-Pout'a eşit olana kadar, ATT değerinin 0-31dB aralığında 1dB'lik adımlarla arttırılması veya azaltılması gerekir. . |
| G/Ç Seçeneği2 |
YONLIT M&C tarafından 50-60dBm Pout, M&C olmadan yaklaşık 37dBm olacak |
||
| 5 | RF Bağlantı Noktası VSWR | ≤1.5 | |
| 6 | Çalışma Gerilimi | 28VDC±1V | |
| 7 | Çalışma akımı | <5.5A | |
| 8 | RF Konektörü | SMA-Dişi, 50 Ohm | |
| 9 | Boyut | 310*92*25mm (Özel Konnektör) | |
| 10 | Güç Kaynağı Bağlantı Noktası | Çekmeceli Kapasitör | |
| 11 | Çalışma sıcaklığı | -25~+65℃ | |
| 12 | Koruma | 75℃'den fazla kapanma, 50℃'den daha az otomatik yeniden başlatma | |
| Güç ters çevrildiğinde 15W daha fazla kapatma, yaklaşık 30 saniye sonra otomatik yeniden başlatma | |||
G/Ç Seçeneği1(Varsayılan):Paralel DB15Kadın
| DB15Femal | Tanım | GİRİŞ/ÇIKIŞ |
| PIN1 | 1dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) | İÇİNDE |
| PIN2 | 2dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) | İÇİNDE |
| PIN3 | 4dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) | İÇİNDE |
| PIN4 | 8dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) | İÇİNDE |
| PIN5 | 16dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) | İÇİNDE |
| PIN7 | Pr (ters RF Gücü, 0.05V/dB, 10dB aralığı, 2-2.3V@40dBm) | Dışarı |
| PIN10 | Pf (İleri RF Gücü, 0.05V/dB, 20dB aralığı, 2-2.3V@47dBm) | Dışarı |
| PIN11 | EN (5V: PA KAPALI; Havada veya topraklamada asın: PA AÇIK) | İÇİNDE |
| PIN12 | TA (Sıcaklık alarmı, Alarm: 5V, Normal: 0V) | Dışarı |
| PIN13 | VA (VSWR Alarmı, Alarm: 5V, Normal: 0V) | Dışarı |
| PIN14 | Tc (Sıcaklık:0.01V/1℃, 0.75V @25 ℃) | Dışarı |
| PIN15 | GND | GND |
I/O Seçeneği 2: YONLIT M&C için DB9Female
| DB9Kadın | Tanım | GİRİŞ/ÇIKIŞ |
| PIN1 | PA AÇIK göstergesi 4.9V | Dışarı |
| PIN3 | Harici ALC kontrolü, giriş aralığı 0-5V) | İÇİNDE |
| PIN4 | Güç kaynağı 5V | Dışarı |
| PIN5 | Pf (İleri RF Gücü, Maks:0-5V, 20dB çaldı) | Dışarı |
| PIN6 | EN (5V: PA KAPALI; Havada veya topraklamada asın: PA AÇIK) | İÇİNDE |
| PIN7 | TA (Sıcaklık alarmı, Alarm: 5V, Normal: 0V) | Dışarı |
| PIN8 | VA (VSWR Alarmı, Alarm: 5V, Normal: 0V) | Dışarı |
| PIN9 | GND | GND |
