28V DC Yüksek Güçlü RF Güç Amplifikatörü 43dBm Destek 5750 MHz-5850 MHz

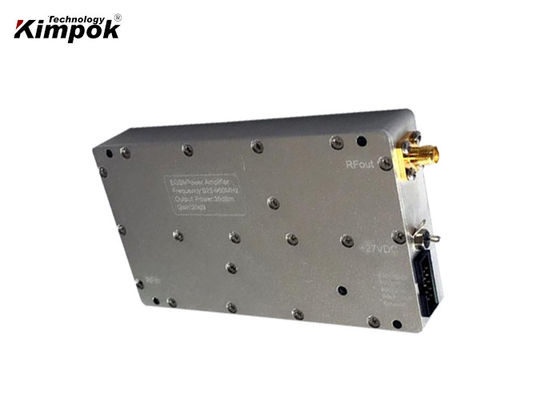

Büyük resim : 28V DC Yüksek Güçlü RF Güç Amplifikatörü 43dBm Destek 5750 MHz-5850 MHz

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Kimpok Technology / OEM
Sertifika:	CE
Model numarası:	KP-LAM800-25W

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 bilgisayar
Fiyat:	negotiable
Ambalaj bilgileri:	Uluslararası ambalaj
Teslim süresi:	7-15 iş günü
Ödeme koşulları:	T/T, Western Union, PayPal
Yetenek temini:	1000 adet/ay

İletişim

28V DC Yüksek Güçlü RF Güç Amplifikatörü 43dBm Destek 5750 MHz-5850 MHz

Açıklama

İsim:	Doğrusal güç amplifikatörü	Sıklık:	5750 MHz ~ 5850 MHz
RF Çıkış Gücü:	43dBm	çalışma voltajı:	28VDC±1V
Gürültü Figürü:	10dB	Çalışma akımı:	2.5A
Vurgulamak:	28V DC RF Güç Amplifikatörü , 43dBm RF Güç Amplifikatörü , 5850 MHz Yüksek Güç Amplifikatörü

28V DC Yüksek Güçlü Lineer Güç Amplifikatörü 43dBm Destek 5750 MHz ~ 5850 MHz

Özellikleri:

Entegre Gürültü kaynağı ve RF PA tek bir evde, daha küçük boyuttadır ve yalnızca DC28V, 6A'yı ona bağlar
Yüksek yayılan RF gücünün izleme ünitesine ve PA Devresine karışmasını önleyin
Size uygun radyatör sağlayabiliriz, bir radyatöre 2 adet 50W-Jammer-Modülü takılabilir.

Şartname:

Frekans aralığı	433-470 MHz, 880-915 MHz, 1550-1590 MHz, 2400-2500 MHz, 5750-5850 MHz veya Özelleştirilmiş
Kazanç	≥43dB±1dB
Kazanç Ayarı	31dB,1dB Adım
Güç Kazancı Düzlüğü	≤1.5dB
Maksimum Çıkış Gücü	44dBm ±0.5dB
Giriş gücü	5-10dBm
harmonikler	3 ^rd harmonikler ≥12dBc, 2^nd harmonikler≥15dBc
sahte	>60dBc
Gürültü Figürü	10dB
Giriş/Çıkış VSWR	≤1.5
çalışma voltajı	27VDC ±1dB;≤2.5A
Sessiz Akım	<1.2A Tipi
Çalışma akımı	<11A (Maks:15A)
Geçiş Zamanı	<2uS tip.(5uS maks.)
Yeterlik	≥%25 ＠CW
RF Giriş Bağlantı Noktası	SMA-Kadın
RF Çıkış Bağlantı Noktası	N-Kadın
Giriş/çıkış empedansı	50ohm
Güç Kaynağı Arayüzü	Çekmeceli Kapasitör
Çalışma sıcaklığı	-20℃~+70℃
Depolama sıcaklığı	-30℃~+70℃
Boyut	1257520mm；1809025mm (5800MHz)
Ağırlık	Yaklaşık 2kg
Koruma	Sorun giderildikten sonra, PA'yı yeniden başlatmak için PIN7'ye 5V Darbe Kapatma: Yüksek VSWR üzerinden, Sorun giderildikten sonra, PA'yı yeniden başlatmak için PIN7'ye 5V Darbe
G/Ç Bağlantı Noktası 2x5Pin,2.54mm,Erkek	PIN2: 1dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) PIN4: 2dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) PIN6: 4dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) PIN8: 8dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) PIN10:16dB (Havada tutun veya 5V ekleyin: ATT Yok; Topraklama: ATT'yi Etkinleştir) PIN1: GND PIN3: Pf (İleri RF Gücü, 0.05V/dB, Maks 3-3.5V, 20dB aralığı) PIN5: VA (VSWR Alarmı, Alarm: 3.5V; Normal:0V) Pr (Ters Güç, 0.05V/dB, Maks 3-3.5V, 10dB aralığı) PIN7: EN (5V: PA KAPALI; Havada veya topraklamada asın: PA AÇIK) TV (Sıcaklık: 0.01V/℃) PIN9: 5V(Çıkış +5V)

28V DC Yüksek Güçlü RF Güç Amplifikatörü 43dBm Destek 5750 MHz-5850 MHz 0
