Ürün ayrıntıları:
|
| İsim: | Doğrusal güç amplifikatörü | Sıklık: | 500-2400MHz |
|---|---|---|---|
| RF Çıkış Gücü: | 50dBm | çalışma voltajı: | 28VDC±1V |
| Boyut: | 175*136*25mm | Ağırlık: | 2kg |
| Vurgulamak: | 500Mhz Yüksek Güçlü RF Amplifikatör,2400Mhz Yüksek Güçlü RF Amplifikatör,28VDC RF Amplifikatör Yüksek Güç |
||

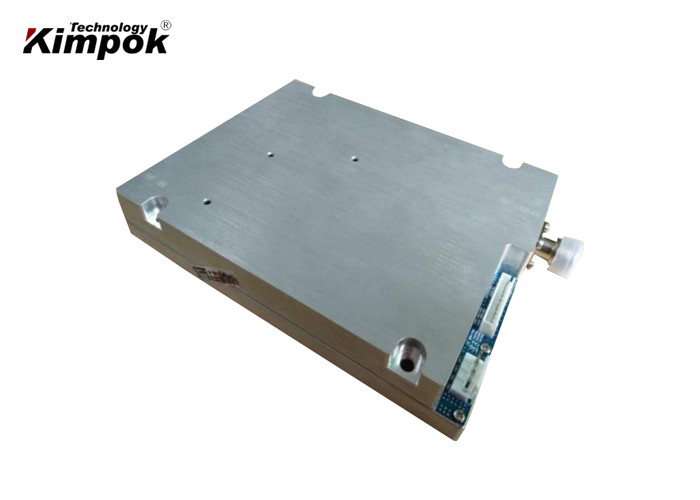

500Mhz - 2400MHz Yüksek Güçlü RF Güç Amplifikatörü Daha Küçük Boyutlu LAN 28V DC
Özellikleri:
Numara. Kalem Gereksinimler
| Frekans aralığı | 500-2400MHz |
| Kazanç | ≥50dB |
| Küçük Sinyal Kazancı Düzlüğü | ≤4dB |
| Güç Kazancı Düzlüğü | ≤1.5dB |
| Maksimum Çıkış Gücü | ≥50dBm |
| Giriş gücü | 5-10dBm |
| harmonikler | 3 rd harmonikler ≥12dBc, 2nd harmonikler≥15dBc |
| sahte | >60dBc |
| Gürültü Figürü | 10dB |
| Giriş/Çıkış VSWR | ≤2 |
| çalışma voltajı | 28VDC |
| Sessiz Akım | <1.2A Tipi |
| Çalışma akımı | <11A (Maks:15A) |
| Geçiş Zamanı | <2uS tip.(5uS maks.) |
| Yeterlik | ≥%25 ＠CW |
| RF Giriş Bağlantı Noktası | SMA-Kadın |
| RF Çıkış Bağlantı Noktası | N-Kadın |
| Giriş/çıkış empedansı | 50ohm |
| Güç Kaynağı Arayüzü | Çekmeceli Kapasitör |
| Çalışma sıcaklığı | -20℃~+70℃ |
| Depolama sıcaklığı | -30℃~+70℃ |
| Boyut | 175*136*25mm |
| Ağırlık | Yaklaşık 2kg |
| Koruma | Sorun giderildikten sonra, PA'yı yeniden başlatmak için PIN7'ye 5V Darbe
Kapatma: Yüksek VSWR üzerinden, Sorun giderildikten sonra, PA'yı yeniden başlatmak için PIN7'ye 5V Darbe |
| DB10 |
PIN7: Sıfırla: 5V Darbe, VSWR kapatıldıktan sonra PA'yı yeniden başlatır PIN5: TEMP: Alarm Aşırı Yüksek Sıcaklık (+3V) ve PA kapatma PIN2: V-: Ters RF gücü göstergesi PIN8-PIN10: GND: Topraklama23 DB10 PIN1 :PTT: (Havada asılı veya topraklama : PA AÇIK; +5V:PA KAPALI) PIN6: SWR: Alarm Aşırı Yüksek-VSWR (+3V) ve PA kapatma PIN4: Vt: PA Sıcaklığı Göstergesi (Vt=0.5V+TC×10mV/℃) PIN3: V+: İleri Güç Göstergesi (Max: 4V) |
