Ürün ayrıntıları:
|
Modülasyon: | COFDM | Sıklık: | 250MHz-1500MHz |
---|---|---|---|
şifreleme: | AES128/256 bit | Video sıkıştırma: | H.264/H.265 |
Veri girişi: | RS232/RS485/TTL | DC girişi: | DC5V~DC14V |
Vurgulamak: | DC5V COFDM Modülü,DC14V COFDM Modülü,200mW Kablosuz Verici Modülü |

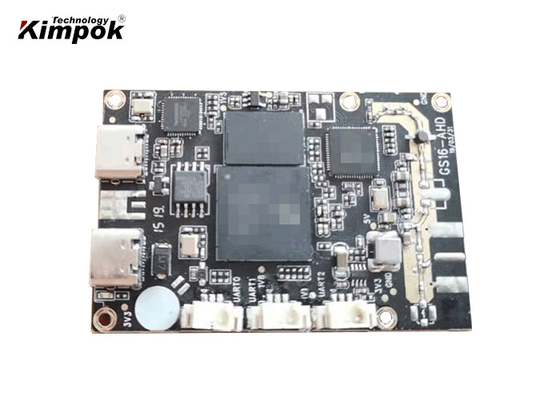

200mW Destekli Seri Çıkışlı Kablosuz COFDM Verici Modülü
Verici modülü Giriş:
Küçük hacimli ve düşük güç tüketimi ve H.264 sıkıştırma kodlaması, COFDM modülasyonu, yüksek düzeyde entegre gömülü tasarımı, tek çipli dijital modülasyon işleme teknolojisi ve ultra doğrusal dijital ön bozulma (Dijital Ön Bozulma) RF tasarımı ile COFDM HD kablosuz video verici modülü Dijital yakalama, kodlama, modülasyon ve tam bant RF çıkışını 1080P HD iletimini tam olarak destekleyen birinde birleştiren.
HD dijital canlı yayın, savunma, kamu güvenliği, silahlı polis, güvenlik ve diğer uygulama alanları için KP-AHDBD01 mükemmel tasarımı, COFDM standart HD kablosuz video iletim ekipmanının daha rahat ve verimli bir şekilde tamamlanmasına yardımcı olabilir.
Ürün Özellikleri:
1. COFDM modülasyonu;
2. 1080P HD verici kartı;
3. H.264/H.265 video sıkıştırma;
4. AHD ve RS232/RS485/TTL seri bağlantı noktaları;
5. Düşük güç tüketimi;
Ürün özellikleri:
DC Girişi | DC5V~DC14V |
Çalışma akımı | ≤0.6A DC12V |
Frekans aralığı Çıkış | 250 MHz-1500 MHz veya müşterinin isteğine göre özelleştirilebilir. |
Modülasyon | COFDM |
RF bant genişliği | 2/4/6/8MHz (ayarlanabilir) |
SHG | >52dBc |
şifreleme | AES128/256 bit |
takımyıldız | QPSK,16QAM,64QAM |
FEC | 1/2,2/3,3/4,5/6, 7/8 |
Koruma Aralığı | 1/32,1/16,1/8,1/4 |
Taşıyıcı | 2K,4K,8K |
Pürüzsüzlük | Tam bant≤2dB,8MHz≤0.5dB |
CNR (ağırlıklandırma) | 58dB |
Eğim alanı SNR(ağırlıksız) | ≥50dB |
Dengeli ses giriş aralığı | Vmax=±15V |
Dengesiz ses giriş aralığı | Vmax=3Vpp |
HD arayüz | AHD |
Video sıkıştırma | H.265/H.264 |
Veri arayüzü | RS232/RS485/TTL, 115200bps'ye kadar |
şifreleme | AES 128/265 bit / ALLTECH Temel karıştırma |
Standart | SMPTE 425M (Düzey A ve Düzey B), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M |
Giriş aralığı | 800±80(mV) |
HDCP protokolü | Evet |
AV oranı | 64, 96.112.128.160,192.224.256.320.384Kbps(ayarlanabilir) |
Ses kodlama modu | MPEG1 Katman2 |
CBER | <2.0E-4 |
Video çözünürlüğü | Maksimum 1920×1080P/I@ 60P |
video hızı | 500kbps-16.68Mbps(oto adaptasyon) |
Biçim | YCbCr4:2:2 |
Çalışma sıcaklığı | -25℃~55℃ |
Depolama sıcaklığı | -40℃~70℃ |
Görünüm özellikleri | |
Boyut | 44*65*12mm |
Ağırlık | 20g |

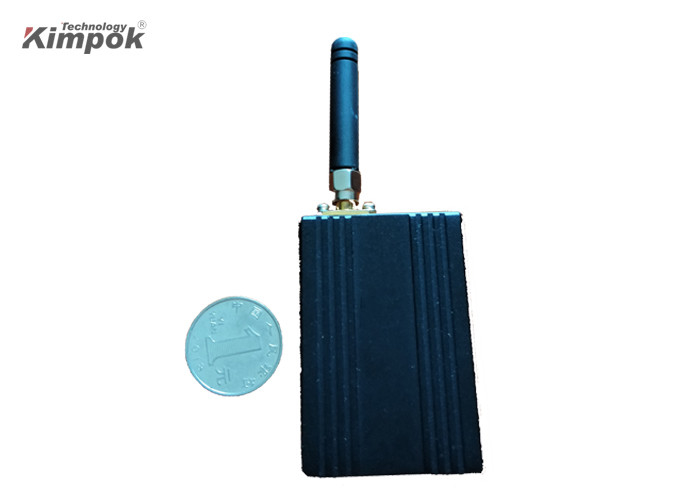

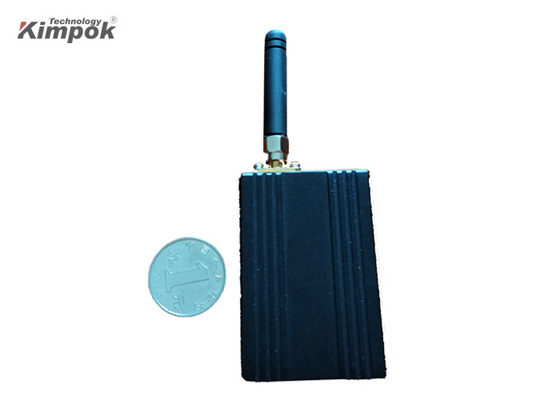

Alıcı modülü:
Alıcı modülü özellikleri:
Sıklık | 170MHz~1500MHz |
Bant genişliği | 2/3/4/5/6/7/8MHz (seçenek) |
RF giriş seviyesi | -94dBm~0dBm(8M)/-98dBm~0dBm(2M) |
RF giriş empedansı | 50Ω |
RF giriş tipi | N tipi |
Modülasyon | COFDM |
takımyıldız | QPSK,16QAM,64QAM(ayarlanabilir) |
FEC | 1/2,2/3,3/4,5/6,7/8(ayarlanabilir) |
Taşıyıcı | 2k |
Koruma Aralığı | 1/32,1/16,1/8,1/4(ayarlanabilir) |
video kodlama | H.264 |
Video çözünürlüğü | 1920*1080P/I@60fps |
Ses çıkışı | Stereo dengesizlik 300/ 200mv |
AV çıkışı | HDMI, AV, Ethernet |
çalışma voltajı | AC220V/DC12V <1A |
çalışma sıcaklığı | -20℃~+50℃ |
Boyut | 129*90*17mm |
Ağırlık | 25g |
